In questo articolo descriveremo passo passo la modalità per scaricare ed installare il simulatore cnc versione FREE Fagor 8065. Il presente articolo è anche una lezione propedeutica per i corsi Fagor presenti sul nostro sito nella sezione corsi cnc online, in modo tale da potersi esercitare e provare quanto visto nelle nostre lezioni di programmazione online.

Il primo passaggio da eseguire per scaricare il software è di andare alla pagina https://www.fagorautomation.it/downloads/.

In questa pagina, registrarsi cliccando sul pulsante “ISCRIVITI” in modo tale da poter accedere all’area download.

Una volta registrati, accedere all’area download.

Selezionare dalla voce prodotto FAGOR 8065T

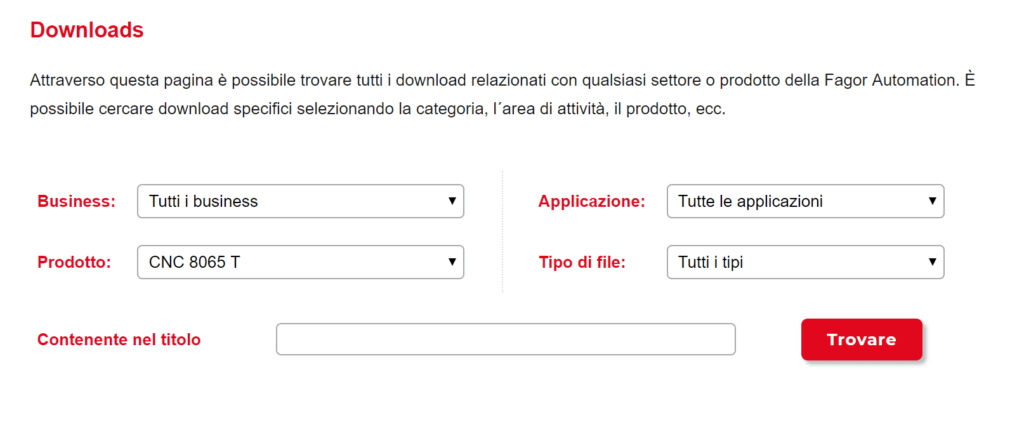

Pagina di ricerca simulatore CNC free Fagor 8065

Pagina di ricerca per simulatore CNC free Fagor 8065

A questo punto compariranno tutte le risorse relative al controllo Fagor 8065T tra cui la voce SIMULATORE.



Selezionare il file per scaricare simulatore free CNC Fagor 8065

Selezionare il file per scaricare simulatore free CNC Fagor 8065

Selezionare l’icona con il file .zip a fianco della voce FREE SIMULATOR.

A questo punto inizierà il download della cartella contenente il simulatore cnc Fagor. Salvare la cartella in una posizione sul vostro hard disk e decomprimere la cartella.

Fare doppio click sul file SetupFreeSimulator.exe

Partirà la finestra di avvio dell’installazione e premere sulla voce Install.

Al termine del processo di installazione troverete un icona sul desktop “CNCFAGOR”

Icona del simulatore CNC FREE Fagor 8065

Icona del simulatore CNC FREE Fagor 8065

Aprendo l’applicazione verrà aperta la finestra di configurazione della macchina.

Finestra di selezione di una macchina nel simulatore CNC free Fagor 8065

Finestra di selezione di una macchina nel simulatore CNC free Fagor 8065

Selezionare la voce del modello di macchina da cui si desidera partire. Quindi DEFAULT MILL MACHINE per creare una fresatrice, mentre cliccare DEFAULT LATHE MACHINE per creare un tornio.

Dare un nome alla vostra macchina.

Una volta generata la vostra macchina potrete aprire il simulatore cliccando due volte sulla vostra macchina.

Procedura di cambio lingua del simulatore FREE Fagor 8065

All’accensione la macchina sarà in lingua inglese: seguite i seguenti passaggi per modificare la lingua.

Premere sul softkey “+” per far comparire il menù a tendina e selezionare Machine parameter.

Come modificare la lingua del simulatore CNC Fagor 8065

Come modificare la lingua del simulatore CNC Fagor 8065

Premere di nuovo sul parametro “+” e selezionare HMI.

A questo punto cliccare sul campo relativo al parametro LANGUAGE  e dal menù a tendina selezionare la lingua desiderata.

Vista dei parametri macchina per selezionare la lingua simulatore CNC fagor

Vista dei parametri macchina per selezionare la lingua simulatore CNC Fagor

Una volta impostata la propria lingua premere il softkey VERTICALE posto sulla barra laterale “VALIDATE”

A questo punto comparirà un messaggio di errore che richiede il riavvio della macchina. Premere una volta ESC. Nella nuova finestra premere nuovamente sul softkey “Validate parameters”

Alla finestra di conferma validazione parametri premere “YES”

A questo punto sarà necessario un riavvio della macchina quindi premere sul pulsante di spegnimento e selezionare il tasto “Restart”

Una volta riavviata la macchina il vostro simulatore sarà pronto per lavorare.

Procedura importazione macchina per corsi CNC of course

La macchina che verrà avviata utilizzando le due macchine di default proposte da Fagor avrà solo gli assi principali del piano di lavoro. Quindi ad esempio, per il tornio avrete solamente l’asse X e l’asse Z e non sarà presente ne l’asse C ne l’asse Y. Quindi bisognerebbe andare nella configurazione dei parametri macchina, attivare e configurare gli assi e le varie impostazioni del canale. Nel caso in cui avrete acquistato un corso FAGOR 8065 come ad esempio il “Corso di programmazione lavorazioni con asse C e asse Y”, nella prima lezione sarà disponibile cliccando sull’icona programma CNC, una cartella contenente tutta la configurazione della macchina. Dopo aver scaricato il materiale seguire la seguente procedura:

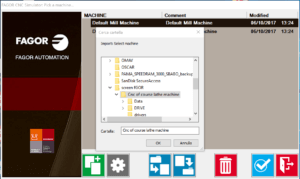

Come caricare una macchina nel simulatore cnc FREE Fagor

Come caricare una macchina nel simulatore cnc FREE Fagor

Nella schermata di configurazione macchina che si avvia con il simulatore selezionare l’icona “Import a machine”.

A questo punto selezionare la cartella “CNC OF COURSE lathe machine” e premere OK.

A questo punto tra le macchine da scegliere sarà presente la macchina “CNC of course lathe machine” pronta per l’utilizzo.

Cliccare due volte sulla macchina e verrà avviata la macchina con tutte le impostazioni.
